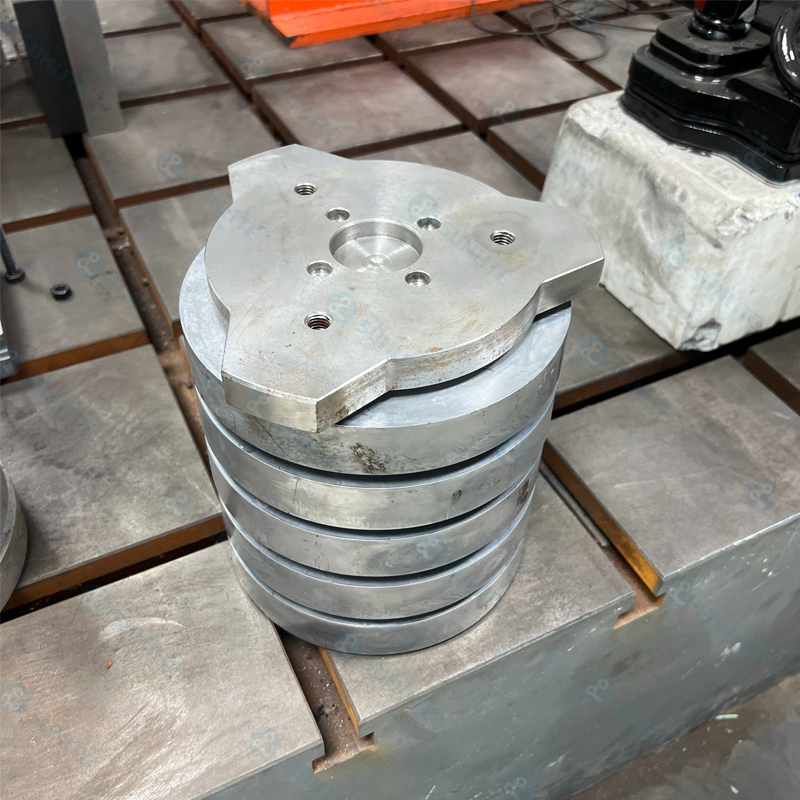

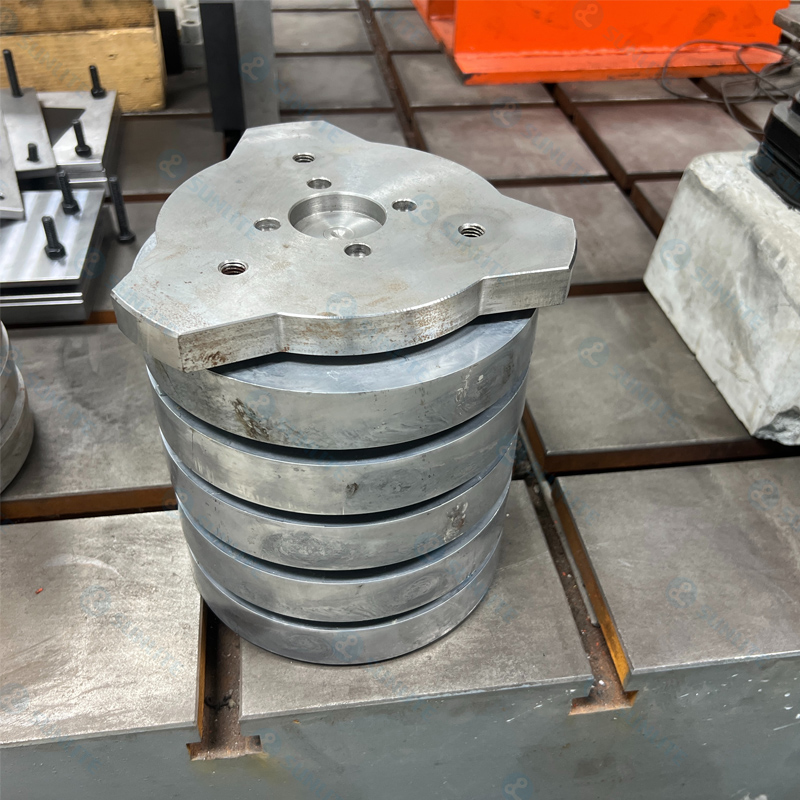

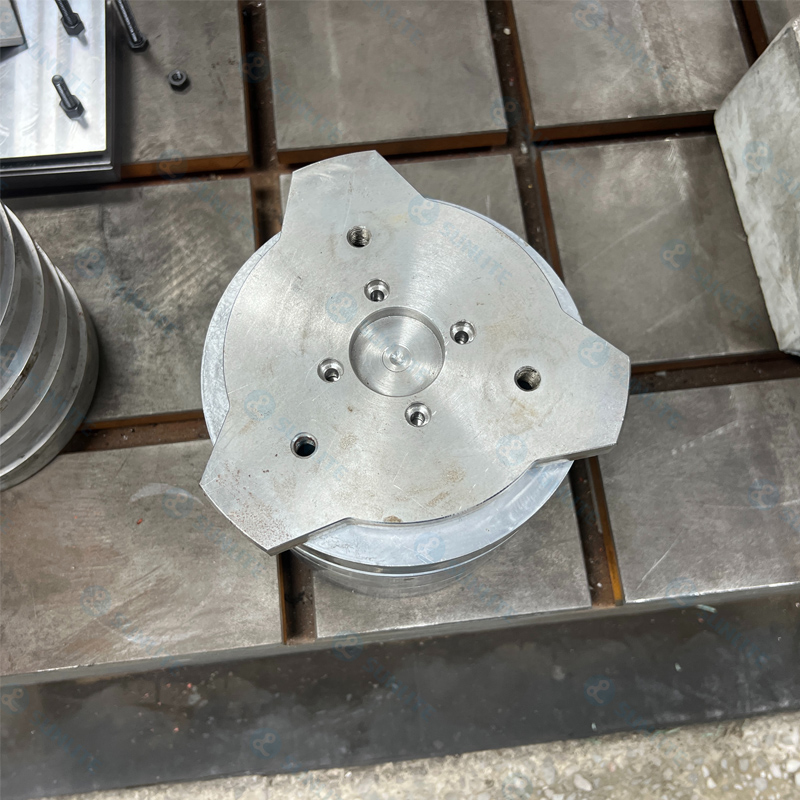

फोनोनिक क्रिस्टल आयसोलेटर

अनुप्रयोग परिदृश्य

1. रेल्वे ट्रॅक कंपन अलगाव – ट्रेनच्या ऑपरेशनमुळे उद्भवणारे कंप ट्रान्समिशन कमी करते

2. अर्बन रेल ट्रान्झिट – प्रवासी राइड आराम वाढवते

3. हाय-स्पीड रेल्वे लाईन्स-ट्रॅक स्ट्रक्चर्सचे थकवा कमी करते

4. ट्रॅक ब्रिज आणि बोगद्यांसाठी कंपन नियंत्रण – जवळपासच्या इमारती आणि पायाभूत सुविधा सेफगार्ड्स

उत्पादनाचे वर्णन

हे आयसोलेटर रेल्वे रचनांमध्ये लवचिक लाटांच्या प्रसारावर अचूकपणे नियंत्रण ठेवण्यासाठी फोनॉनिक क्रिस्टल्स ** ** स्थानिक अनुनाद यंत्रणेचा ** फायदा घेते. हे 20-200 हर्ट्ज फ्रिक्वेन्सी बँडमध्ये **> 18 डीबी अंतर्भूत तोटा ** प्राप्त करते, जे अत्यंत प्रभावी ब्रॉडबँड कंपन अलगाव वितरीत करते. पारंपारिक स्टील-स्प्रिंग फ्लोटिंग स्लॅब सिस्टमच्या तुलनेत, ते कंपन कमी करण्याच्या ** 50% सुधारणेची ऑफर देते ** वसंत breake तु ब्रेक जोखीम पूर्णपणे काढून टाकताना-पुढील पिढीतील समाधान प्रदान करते जे रेल्वेम कंपन शमन प्रकल्पांच्या शून्य सुरक्षेच्या चिंतेसह उत्कृष्ट कामगिरी एकत्र करते.

उत्पादन कार्य

ब्रॉडबँड वेव्ह कंट्रोल:

स्थानिक अनुनाद युनिट्स लवचिक वेव्ह बँडगॅप श्रेणीचा विस्तार करतात, विशेषत: ट्रॅकच्या 20-200 हर्ट्झ मुख्य कंपन वारंवारता बँडला दडपतात.

मेटामेटेरियल स्ट्रक्चरने कंपन वेगळ्या कार्यक्षमतेस ＞ 18 डीबीपेक्षा जास्त सक्षम करते, उच्च-फ्रिक्वेन्सी ध्वनी कमी करण्याच्या कामगिरीमध्ये 40% सुधारणा.

आंतरिक सुरक्षा डिझाइन:

ऑल-सॉलिड-स्टेट नॉन-मेटलिक रेझोनेटर मेटल स्प्रिंग्जच्या थकवा फ्रॅक्चरचा धोका दूर करतात, देखभाल खर्च 90%कमी करतात.

मॉड्यूलर प्री-इंस्टॉल केलेल्या युनिट्स द्रुत बदलण्याचे समर्थन करतात, डाउनटाइम 80%कमी करतात.

वर्धित पर्यावरणीय अनुकूलता:

-20 ℃ ~ 80 ℃ च्या तापमान श्रेणीत बँडगॅप स्थिरता ＞ 95%, फ्रीझ -थॉ/थर्मल विस्तार प्रभावांचा प्रतिकार करते.

किनारपट्टी/बोगद्याच्या दमट वातावरणासाठी योग्य मीठ स्प्रे रेझिस्टन्स रेटिंग ＞ 1000 एच (आयएसओ 9227).

बुद्धिमान ऑपरेशन आणि देखभाल द्वारे सक्षम:

रेझोनान्स युनिट स्थितीचे वायरलेस मॉनिटरिंग कंपन दडपशाही कार्यक्षमतेचे डिजिटल ट्विन व्यवस्थापन सक्षम करते.

कामगिरी निर्देशांक

कोर तंत्रज्ञान: फोनोनिक क्रिस्टल स्थानिक अनुनाद रचना

कंपन अलगाव कामगिरी: अंतर्भूत तोटा ＞ 18 डीबी (एन 15461 चाचणी मानक)

प्रभावी वारंवारता बँडविड्थ: 20-200 हर्ट्झ लवचिक वेव्ह बँडगॅप नियंत्रण

यांत्रिक आयुष्य: ＞ 30 वर्षे (डायनॅमिक लोडचे 100 दशलक्ष चक्र)

तापमान श्रेणी: -20 ℃ ~ 80 ℃ (बँडगॅप वारंवारता विचलन ≤3%)

लोड क्षमता: ≥300kn/m² अनुलंब बेअरिंग क्षमता

अर्ज क्षेत्र

शहरी मेट्रो: बोगद्याच्या विभागातील ट्रॅकचे कंपन-संवेदनशील क्षेत्र (रुग्णालयांतर्गत, प्रयोगशाळा अंतर्गत)

हाय-स्पीड रेल्वे: ब्रिज विभागातील अनुनाद जोखीम प्रतिबंध आणि नियंत्रण

प्रेसिजन मॅन्युफॅक्चरिंग: ट्रॅकला लागून असलेल्या चिप फॅक्टरी/ऑप्टिकल लॅबोरेटरीजसाठी अल्ट्रा-क्विट पर्यावरण संरक्षण

वैद्यकीय केंद्रे: मायक्रो-व्हिब्रेशन हस्तक्षेपाविरूद्ध एमआरआय सारख्या उपकरणांचे संरक्षण

नूतनीकरण प्रकल्प: विद्यमान स्टील स्प्रिंग फ्लोटिंग स्लॅब सिस्टमची सुरक्षा अपग्रेड आणि पुनर्स्थित
